BBO ポッケルスセル – – 電気光学製品 – カスタマイズされた製品
BBO ポッケル細胞 (BaB 2 O 4 )、ホウ酸バリウム ポッケル細胞 としても知られています。総合的なパフォーマンスに優れたポッケルスセルデバイスです。これらは、高い損傷閾値、低い挿入損失、高い消光比、最小限の圧電リンギング、および競争力のある価格を特徴としています。
さらに、レーザー出力処理能力と温度安定性において大きな利点を示し、圧電リンギングの影響をほとんど受けません。
BBO ポッケルスセルには、次の分野で大きな利点があります。
高繰り返し率 Q スイッチ
最大3MHzまでのパルスピックアップ
レーザーキャビティダンピング
回生増幅器制御およびビームチョッパー
BBO ポッケルス セルは、高繰り返し率および高出力アプリケーションではKDP ポッケルス セルよりも優れた選択肢です。BBO の低電圧電気結合係数を備えています。数百キロヘルツの繰り返し周波数のパルスを生成できます。
BBO ポッケルス細胞の特徴:
低吸収性と低ノイズ
高い紫外線透過率
高い再現性と耐損傷性
二重結晶設計のポッケルスセルも利用可能
標準
BBO単結晶スイッチ
注記：
10,000円は内金であり、商品の最終価格ではございません。 必要な場合は価格をお問い合わせください。
ポッケルスセルの仕様
| クリアアパーチャ | 確認予定 |
| 透過率 | >98% |
| ダメージ閾値 | 500MW/cm 2 @10ns 1064nm |
| 波面の歪み | <λ/8 @1064nm |
| 代表的な静電容量 | <3pF |
| シェルサイズ | φ25.4×44mm |
| 4分の1波電圧 | 3.4kv |
BBO の物性
| 結晶構造 | 三角形、空間群 R3c、点群 3m |
| 格子定数 | a=b=12.532Å、c=12.717Å、Z=6 |
| 融点 | 1095±5℃ |
| 相変態点 | 925±5℃ |
| 光学的均一性 | δn～10 -6 cm |
| モース硬度 | 4 |
| 密度 | 3.85g/ cm3 |
| 吸湿性 | 低い |
| 熱膨張係数 | a:4×10 -6 K、c:36×10 -6 K |
| 熱伝導率 | ⊥C:1.2W/m/k、∥C:1.6W/m/K |
| 吸収係数 | <0.1%/cm @1064nm |
BBO の光学特性
| 透明度の範囲 | 189～3500nm |
| 屈折率 | 1064nm n o =1.6545、n e =1.5392 |
| 800nm n o =1.6606、n e =1.5444 | |
| 532nm n o =1.6742、n e =1.5547 | |
| 400nm n o =1.6930、n e =1.5679 | |
| 熱光学係数 | dn o /dT=-9.3×10 -6 /℃ |
| dn e /dT=-16.6×10 -6 /℃ | |
| 電気光学係数 | γ 11 =2.7pm/V、γ 22、γ 31 <0.1γ 11 |
| 半波電圧 | 48KV @1064nm |
| NLO 係数 | d 11 =5.8×d 36 (KDP) |
| d 31 =0.05×d 11 | |
| d 22 <0.05×d 11 | |
| 位相整合SH波長 | 189～3500nm |

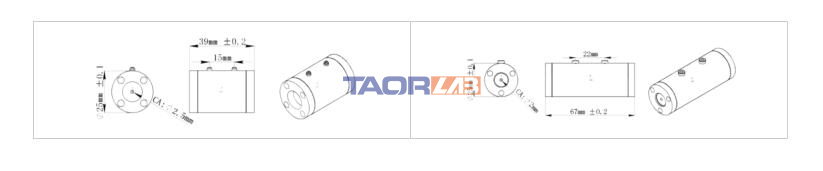

構造図
