ポックラー ボックスの使用に合わせて、TaorLabsは次の一連のポックラー ボックス ドライバー、高電圧電源、モジュール、および信号コントローラーを提供しています。詳細は製品シートをご参照ください。

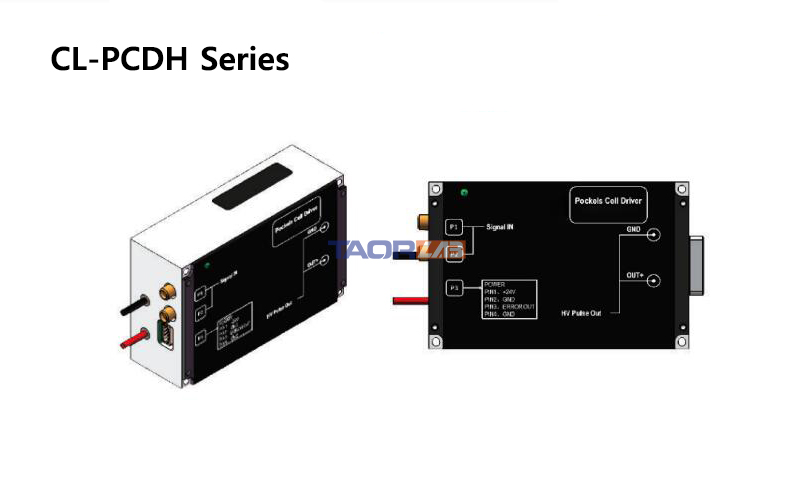

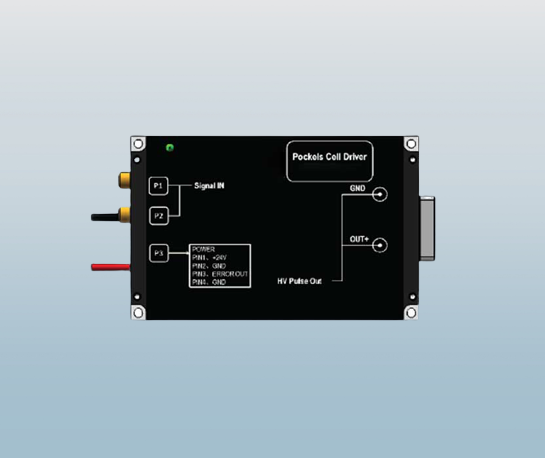

TL-PCDHシリーズ 加圧降圧水晶ドライバー

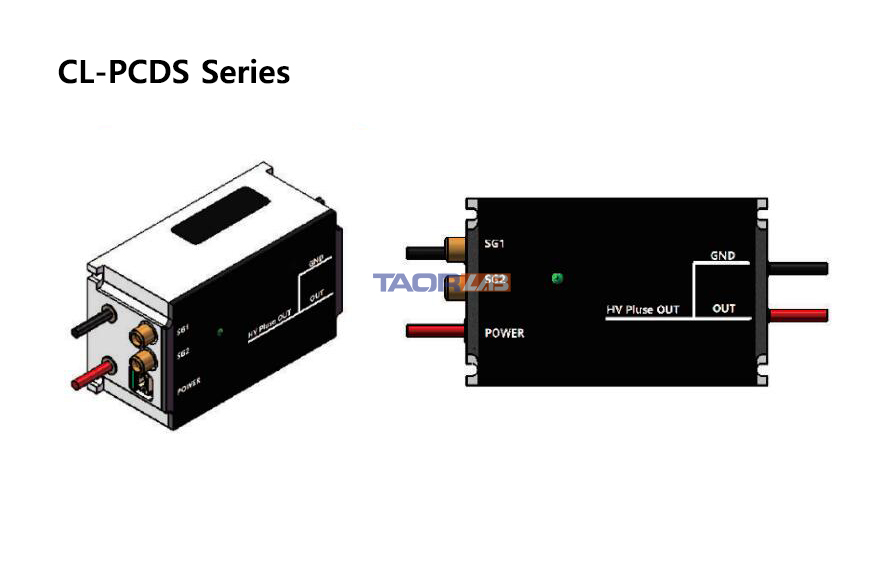

TL-PCDSシリーズ 加圧降圧水晶ドライバー
TL-PCDH-1M シリーズ加圧降圧水晶ドライバー: 主に Q スイッチング光回路、パルス選択光回路、キャビティ排出回路に使用されます。
TL-PCDXシリーズ 加圧降圧水晶ドライバー
TL-OEM-HV-80 高電圧電源
TL-OEM-HV-120 高電圧電源
TL-PCD-HV 高電圧電源:高電圧の表示と調整により、高電圧電源は別個のスイッチを備え、同時にボックスドライブ電源に接続されます。
TL-PACK-PCDH シリーズ オールインワン水晶ドライバーモジュール

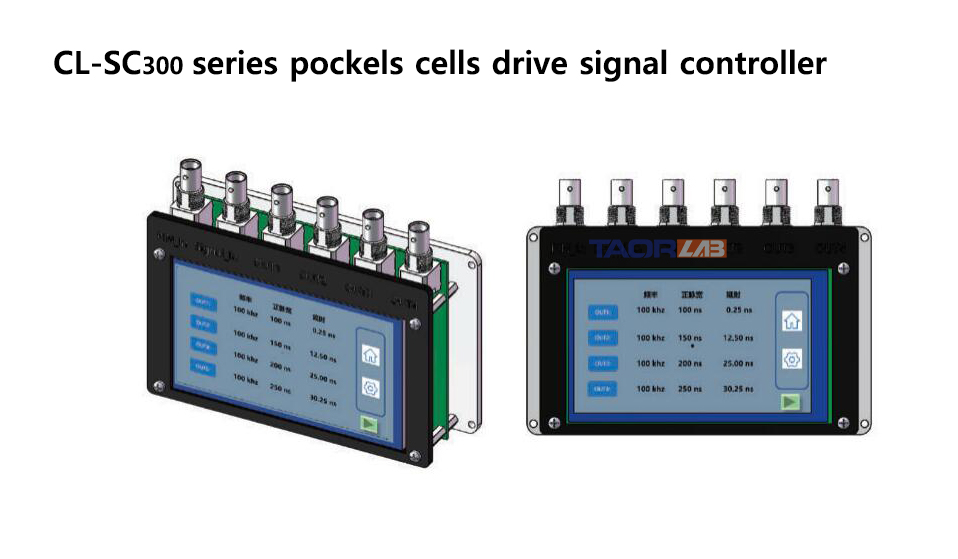

TL-SC300シリーズ ポッケルスセル駆動信号コントローラ
注記：
10,000円は内金であり、商品の最終価格ではございません。 必要な場合は価格をお問い合わせください。
TL-PCDHシリーズ 加圧降圧水晶ドライバー
| 仕様 | ||||||
| シリーズ | TL-PCDHシリーズ | TL-PCDH-Sシリーズ | ||||
| モデル | TL-PCDH-250-3.6 | TL-PCDH-500-2.6 | TL-PCDH-500-1.8 | TL-PCDH-S-250-3.6 | TL-PCDH-S-500-2.6 | TL-PCDH-S-500-1.8 |
| 高圧最大定格電圧 | 3.8kV | 2.8kV | 2.0kV | 3.8kV | 2.8kV | 2.0kV |
| 高電圧最大動作電圧 | 3.6kV | 2.6kV | 1.8kV | 3.6kV | 2.6kV | 1.8kV |
| 高電圧最大繰り返し周波数 | 250kHz | 500kHz | 500kHz | 250kHz | 500kHz | 500kHz |
| パルス持続時間 | 100～5000ns | 15～1250ns | ||||
| 高電圧パルス立ち上がり時間 | <7ns | <6.5ns | <6ns | <7ns | <6.5ns | <6ns |
| 高電圧パルスの立ち下がり時間 | <7ns | <6.5ns | <6ns | <7ns | <6.5ns | <6ns |
| 外部トリガ信号振幅 | 3.5～5V（50Ω負荷） | 3.5～5V（50Ω負荷） | ||||
| 外部信号入力インターフェース | SMA | SMA | ||||
| 高電圧出力インターフェース | 7w2 | 7w2 | ||||
| 表示灯 | 電力表示 | 電力表示 | ||||
| 冷却方法 | 強制空冷または水冷 （水冷プレート付属品あり） |
強制空冷または水冷 （水冷プレート付属品あり） |
||||
| 音量 | 110*70*37 mm（長さ*幅*高さ） | 110*70*37 mm（長さ*幅*高さ） | ||||
| 高圧電源 | <75 W OEM-HV-80 |
<120W OEM-HV-120 |
<120W OEM-HV-120 |
<75 W OEM-HV-80 |
<120W OEM-HV-120 |
<120W OEM-HV-120 |
| 電源 | 24V | 24V | ||||
TL-PCDSシリーズ 加圧降圧水晶ドライバー
| シリーズ | TL-PCDSシリーズ | TL-PCDS-Sシリーズ | ||
| モデル | TL-PCDS-200-2.5/ TL-PCDS-500-2.5 |
TL-PCDS-250-1.8/ TL-PCDS-600-1.8 |
TL-PCDS-S-200-2.5/ TL-PCDS-S-500-2.5 |
TL-PCDS-S-250-1.8/ TL-PCDS-S-600-1.8 |
| 高圧最大定格電圧 | 2.8kV | 2.0kV | 2.8kV | 2.0kV |
| 高電圧最大動作電圧 | 2.5kV | 1.8kV | 2.5kV | 1.8kV |
| 高電圧最大繰り返し周波数 | 200kHz/500kHz | 250kHz/600kHz | 200kHz/500kHz | 250kHz/600kHz |
| パルス持続時間 | 100 – 5000ns | 15 – 1250ns | ||
| 高電圧パルス立ち上がり時間 | <6.5ns | <6ns | <6.5ns | <6ns |
| 高電圧パルスの立ち下がり時間 | <6.5ns | <6ns | <6.5ns | <6ns |
| 外部トリガ信号振幅 | 3.5～5V（50Ω負荷） | 3.5～5V（50Ω負荷） | ||
| 外部信号入力インターフェース | SMA | SMA | ||
| 表示灯 | 電力表示 | 電力表示 | ||
| 冷却方法 | 強制空冷または水冷 （水冷プレート付属品あり） |
強制空冷または水冷 （水冷プレート付属品あり） |
||
| 音量 | 78*48*35 mm（長さ*幅*高さ） | 78*48*35 mm（長さ*幅*高さ） | ||
| 高圧電源 | 200kHz：OEM-HV-80 500kHz：OEM-HV-120 |
250kHz：OEM-HV-80 600kHz：OEM-HV-120 |
200kHz：OEM-HV-80 500kHz：OEM-HV-120 |
250kHz：OEM-HV-80 600kHz：OEM-HV-120 |
| 電源 | DC24V | DC24V | ||
TL-PCDH-1Mシリーズ 加圧降圧水晶ドライバー
| 仕様 | |
| シリーズ | TL-PCDH-1Mシリーズ |
| モデル | TL-PCDH-1M-2.9 |
| 高圧最大定格電圧 | 2.9kV |
| 高電圧最大動作電圧 | 2.7kV |
| 高電圧最大繰り返し周波数 | 1000kHz |
| パルス持続時間 | 100 – 5000ns |
| 高電圧パルス立ち上がり時間 | <7ns |
| 高電圧パルスの立ち下がり時間 | <7ns |
| 外部トリガ信号振幅 | 3.5～5V（50Ω負荷） |
| 外部信号入力インターフェース | SMA |
| 表示灯 | 電力表示 |
| 冷却方法 | 水冷 |
| 音量 | 135*68*45 mm（長さ*幅*高さ） |
| 高圧電源 | OEM-HV-120 |
| 電源 | DC24V |
TL-PCDXシリーズ 加圧降圧水晶ドライバー
| 仕様 | |
| モデル | TL-PCDX-10-7.5 |
| 高電圧 最大使用電圧 | 7.5kV |
| 高電圧最大繰り返し周波数 | 4kHz |
| パルス持続時間 | 100 – 5000ns |
| 高電圧パルス立ち上がり時間 | <12ns |
| 高電圧パルスのドロップ時間 | <12ns |
| 外部トリガ信号振幅 | 3.5～5V（50Ω負荷） |
| 外部信号入力インターフェース | SMA |
| 高電圧出力インターフェース | 7w2 |
| 表示灯 | 電源ライトのオン/オフ |
| 冷却の種類 | 水冷 |
| 容積（長さ*幅*高さ） | 165×65×45mm |
| 高圧電源 | <200W |
| 電源 | 24V |
TL-OEM-HV-80 高電圧電源
| 仕様 | |
| モデル | TL-OEM-HV-80/TL-OEM-HV-80-RS |
| 最大出力電圧オプション | 4.0Kv |
| 出力電圧範囲 | 1.5kv~4.0kv (異なるドライバーは異なる高電圧範囲を選択します) |
| 関数 | 電源イネーブル制御、高電圧テスト電圧出力、RS232制御（RSバージョン） |
| 最大出力電力 | 80W |
| 電源入力 | DC24V、90W未満 |
| サイズ（長さ×幅×高さ） | 170×70×40mm |
| 取付寸法 | 160 × 60mm or 160 × 80mm |
TL-OEM-HV-120 高電圧電源
| 仕様 | |
| モデル | TL-OEM-HV-120/TL-OEM-HV-120-RS |
| 最大出力電圧オプション | 4.0kv |
| 出力電圧範囲 | 1.5kv~4.0kv(異なるドライバは異なる高電圧範囲を選択します) ±1.4kv~±2.0kv(異なるドライバは異なる高電圧範囲を選択します) |
| 関数 | 電源イネーブル制御、高電圧テスト電圧出力、電源過熱保護インジケータ、RS232制御（RSバージョン） |
| 最大出力電力 | 120W |
| 電源入力 | DC24V、140W未満 |
| サイズ（長さ×幅×高さ） | 170×130×40mm |
| 取付寸法 | 160×120mmまたは160×100mm |
TL-PCD-HV 高圧電源
| 仕様 | ||
| モデル | TL-PCD-HV-80 | TL-PCD-HV-120 |
| 最大出力電圧オプション | 4.0Kv | 4.0kv |
| 出力電圧範囲 | 1.5kv~4.0kv(異なるドライバーは異なる高電圧範囲を選択します) | 1.5kv~4.0kv (異なるドライバは異なる高電圧範囲を選択します) ±1.4 kv~±2.0kv (異なるドライバは異なる高電圧範囲を選択します) |
| 関数 | パワーイネーブルコントロール、高電圧ディスプレイ、高電圧コントロールノブ、パッカーボックスドライブ電源 | |
| 最大出力電力 | 80W | 120W |
| 電源入力 | AC200V | |
| サイズ(長さ×幅×高さ) | 285×220×88mm | |
TL-PACK-PCDH シリーズ オールインワン水晶ドライバーモジュール
| 仕様 | |
| シリーズ | TL-PACK-PCDH-Sシリーズ |
| モデル | TL-パック-PCDH-S -250-3.8 |
| 高電圧 最大定格電圧 | 3.8kV |
| 高電圧 最大使用電圧 | 3.6kV |
| 高電圧最大繰り返し周波数 | 250kHz |
| パルス持続時間 | 15～1250ns |
| 高電圧パルス立ち上がり時間 | <7.5ns |
| 高電圧パルスのドロップ時間 | <7.5ns |
| 外部トリガ信号振幅 | 3.5～5V（50Ω負荷） |
| 外部トリガ信号振幅 | SMA |
| 冷却の種類 | 水冷 |
| 音量 | 310*123*66.5 mm（長さ*幅*高さ） |
| 高圧電源 | 75W未満 |
| 電源 | 24V |
| 関数 | High voltage display, high voltage regulation, power indicator |
TL-SC300シリーズ ポッケルスセル駆動信号コントローラ
| モデル | TL-SC300-BNC | TL-SC300-SMA |
| 出力インターフェース | BNC | SMA |
| 出力最大周波数 | 1.0MHz | |
| 信号ジッター | 100ps RMS | |
| 正のパルス幅範囲 | 2ns～100ms | |
| 遅延範囲 | 0ns ~20us | |
| 遅延精度 | 250ps | |
| 出力レベル | >3.5V（50Ω） | |
| 入力信号トリガーモード | 立ち上がりエッジトリガー | |
| 最大入力周波数 | 100MHz | |
| PIN入力最小レベル | >50mv（50Ω） | |
| 信号入力レベル | >2.5V（50Ω） | |
| 入出力インターフェース | BNC | |
| 通信インターフェース | USBおよびRS232がサポートされています | |
| 音量 | 96*160*41 mm（長さ*幅*高さ） | |
| 電源 | DC:9~36V | |
