PC2000 光ファイバー分光計 工業用ファイバー分光計 スペクトログラフ

Product ID: 5826


¥483,701

Compare

PC2000 光ファイバー分光計 工業用ファイバー分光計 スペクトログラフ

注意:
これは保証金であり、最終製品の価格ではありません。
実際の商品価格についてはお問い合わせください。仕様によって価格が異なります。

PC2000は、軽量でポータブルな小型分光計です。 この一連の分光計は、科学研究および工業生産における一般的なスペクトル測定アプリケーションに適しています。 測定精度が高く、ソフトウェアが付属しています。 プラズマ測定、LEDソーティング、色測定、化学プロセス分析など、超高コストパフォーマンスでスペクトル測定と分析を含むさまざまな分野で使用されています。 また、その独自の設計により、他のシステムに簡単に統合できます。

PC2000光ファイバー分光計には、次の注目すべき機能があります:
1.ダブルブレーズドグレーティングPC2000は、世界最高のリチャードソングレーティングを採用し、200〜1100nmフルスペクトルモデルのハイエンドモデルで使用されているダブルブレーズドグレーティングを採用しており、フルスペクトル応答のバランスを効果的に取っています。
2.UV増感CCDPC2000光ファイバー分光計はCCDのUV増感にドイツの技術を採用しており、UV変換効率は従来のものより20%高く、寿命は2倍になっています。
3. 3000:1よりも優れたダイナミックレンジPC2000光ファイバー分光計は、新しい電子工学設計を受けており、3000:1を超えるダイナミックレンジを備えています。これは、同じレベルの分光計の他のブランドよりも大幅に優れています。
4.高速技術2PC2000光ファイバー分光計は、高速自動検出のニーズを満たすために、高速スイッチング技術とフラグ技術を含む2つの高速技術を備えています。

[特徴]
1.高解像度の光学プラットフォームは、分光計自体の体積を増やすことなく、解像度と感度の最適なバランスを実現します。
2.線形漸減高次フィルターと可変ブレーズド回折格子を使用するフルスペクトル技術は、広域スペクトル効率バランスと高次干渉の問題を解決し、最も広いスペクトルは200〜1100nmをカバーします。
3.超高分解能、最大0.1nmの光学分解能を提供します。
4.高速制御技術により、1ms以内に新しい積分時間を設定できるため、分光計制御の時間を節約できます。
5.マーク位置技術は、いつでも分光計の完了ステータスを照会し、長い間待たずにいつでも中断して再収集することができます。
6.ボトムコール技術、システム統合開発をサポートし、ユーザーが分光計アプリケーションプログラムをより迅速に開発できるようにします。

[パフォーマンス]
1. PC2000光ファイバー分光計は、0.1nmの最高の光学分解能を提供できます。 75nmの焦点距離と0.22の開口数の組み合わせにより、分光計は、それ自体の体積を増やすことなく、分解能と感度の最良のバランスを達成することができます。
2. EXブレーズド回折格子は、広いスペクトル範囲でより均一な応答を示し、広いスペクトルでの効率バランスと高次干渉の問題を解決します。最も広いスペクトルは200〜1100nmの範囲をカバーします。 。
3.高速制御技術により、1ms以内に新しい積分時間を設定できるため、分光計制御の時間を節約できます。
4. PC2000光ファイバー分光計は、スペクトル検出範囲を深紫外線帯域に拡張できる特別な紫外線増感深紫外線CCDを装備することができます。同時に、PC2000高解像度光ファイバー分光計は、ロゴの位置と基礎となる呼び出し技術を備えています。高速測定を確保した状態で、さらに測定精度を向上させます。これにより、ユーザーの製品をテクノロジーのリーダーとして位置付け、製品に強力な交渉力を与えることができます。低コストの光ファイバーを提供することで、パーソナライズされたスペクトル測定機器を構築できます。

[仕様]

機械的パラメータ
項目
サイズ(mm) 128*90*27
重量(g) 430
検出器パラメータ
項目
検出器 Sony Linear CCD ILX554B
検出器の応答範囲(nm) 200-1100
有効ピクセル 2048
ピクセルサイズ(µm) 14×56
A / D変換 16 bits
光応答の不均一性 1% (maximum)
感度(V/lx.s) 130 photons/count at 400 nm; 60 photons/count at 600 nm
光学システムパラメータ
項目
光学システム Symmetrical cross C-T optical path
焦点距離(mm) 75mm
スリットサイズ(µm) 5/10/25/50/100/200, etc., or without slits (customized)
ラスター 異なるパラメータを持つ同じブレイズ波長を持つさまざまなルールドグレーティングまたはホログラフィックグレーティング(カスタマイズ可能)
シリンドリカルミラー オプショナル
二次スペクトルフィルターの排除 二次スペクトルを除去するためのバンドパスまたは長波パスフィルター
光ファイバとその接続インターフェース NA 0.22, SMA905
スペクトルパラメータ
項目

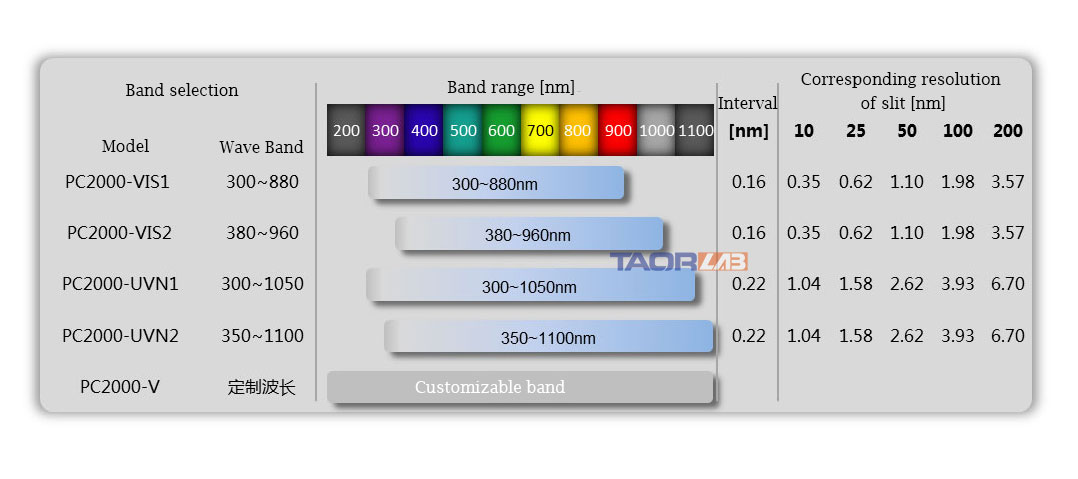

スペクトル波長テスト範囲 グレーティングの選択に応じて、 200~1100nm
スペクトル分解能 (nm) ~0.1-10 nm FWHM (グレーティング定数、スリット幅、検出器モデルなどで決定)
SNR 400:01 (フルスケール範囲)
波長許容差 About ±0.2
積分時間 1ms to 60s
ダイナミックレンジ 3000:01
迷光 <0.01% at 600 nm; <0.03% at 435 nm
補正直線性 >99.8%


分光計のスリットは分解能に反比例し、分解能は感度に反比例します。

光ファイバー分光計


光ファイバー分光計

光ファイバー分光計

光ファイバー分光計

キュベットホルダー内の液体の蛍光検出の応用:
下図のキュベットホルダー、左側のファイバーは光源に接続され(HL2000ハロゲン光源またはDH2000重水素ハロゲン光源を選択できます)、右側のファイバーは透過および吸収測定端です(MAX2000ファイバー分光計またはEQ4000ファイバー 分光計も選択できます)、前面ファイバーは蛍光/励起光測定端です(MAX2000ファイバー分光計またはEQ4000ファイバー分光計も選択できます)。
この測定システムは、光路が1cmのキュベット用に設計されたスペクトル測定システムで、以下を測定できます。
1.キュベット内の液体サンプルの透過率と反射率。
2.キュベット内の液体サンプルの吸収および蛍光スペクトル。

光ファイバー分光計
