TSAG (テルビウム スカンジウム アルミニウム ガーネット) – 磁気光学結晶 – カスタマイズ製品

Product ID: 6367


¥12,000

TSAG (テルビウム スカンジウム アルミニウム ガーネット) – 磁気光学結晶 – カスタマイズ製品

TSAG 結晶はテルビウム スカンジウム アルミニウム ガーネット結晶としても知られており、化学式は Tb3Sc2AI3O12 です。可視光および赤外光の磁気光学結晶に最適です。

TSAG 結晶は高いベルデ定数と、優れた熱力学的特性および機械的特性を備えています。これらは、ファラデースピナー、アイソレータ、イメージングアプリケーションなど、幅広いアプリケーションで使用されています。

TSAG ファラデー結晶は 400 ~ 1600 nm の波長範囲で使用されます。TGG よりもベルデ定数が大きく (TGG より 20% 高く)、吸収係数が低い (TGG より 30% 低い) ため、小型の磁気光学デバイスに最適です。

TSAG クリスタルの特徴:
ベルデ定数大
低い熱誘起複屈折
TGG低吸収に比べ約20~30%向上
TGGハイパワー対応より約30%ダウン
小型磁気光学デバイスに最適な選択肢

注記:
10,000円は内金であり、商品の最終価格ではございません。 必要な場合は価格をお問い合わせください。

仕様

方向 ±15’以内
直角度 ≤15′
面取り ≤0.2mm×45°
消光比 >30dB
平面度 ﹤λ/8 @633nm
波面の歪み ﹤λ/8 @633nm
平行度 <20インチ
コーティング <0.2% @1064nm (ご要望に応じて追加のコーティングも可能です)
直径許容差 ±0.1mm
公差の長さ ±0.2mm
表面品質 10/5


基本特性

化学式 Tb 3 Sc 2 AI 3 O 12
透明度の範囲 400~1600nm
結晶構造 立方体、空間群 la3d
格子定数 a=12.3Å
密度 5.91g/ cm3
融点 1970℃±10℃

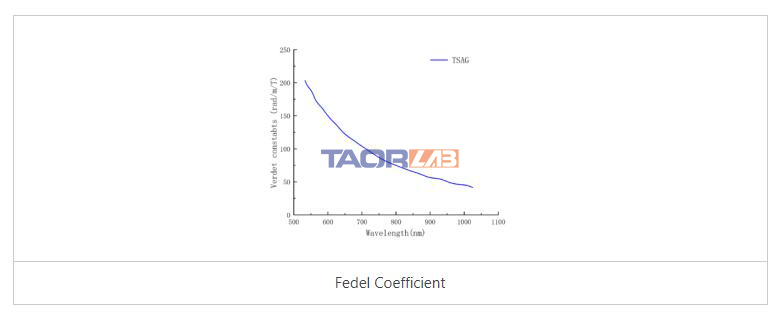

スペクトラム

TaorLabs ファラデーアイソレータ
