アイソレータ 偏光ビーム コンバイナ/スプリッタ IPBC IPBS 光学コンポーネント
| 特徴 |  |
| 低い挿入損失 高い消光比 高い安定性と信頼性 |
|
| 応用 | |
| アンプファイバーセンサー コヒーレント通信システム 偏波モード分散補償器 |
注記：
10,000円は内金であり、商品の最終価格ではございません。 必要な場合は価格をお問い合わせください。
仕様
| パラメータ | 値 | |||||
| アイソレータステージ | Single Stage | Dual Stage | ||||
| 中心波長 (nm) | 1310,1480,1550 | 1064 | 1310,1480,1550 | |||
| 動作波長範囲 (nm) | ±20 | ±5 | ±20 | |||
| 典型的挿入損失 (dB) | 0.45 | 1.8 | 0.55 | |||
| 挿入損失 (dB) | ≤0.7 | ≤2.1 | ≤0.8 | |||
| 典型的隔離 (dB) | 35 | 35 | 55 | |||
| 隔離 @23℃ (dB) | ≥20 | ≥25 | ≥40 | |||
| 消光比 (dB) (Only for PBS) | ≥20 | |||||
| 指向性 (dB) | ≥50 | |||||
| リターンロス (dB) | ≥50 | |||||
| パワーハンドリング (mW) | ≤500 | ≤300 | ≤500 | |||
|
ファイバータイプ |
Port 1 & 2 | PM Panda Fiber | PM Panda Fiber | PM Panda Fiber | ||
| Port 3 | SMF-28e or PM Panda Fiber | HI 1060 or PM Panda Fiber | SMF-28e or PM Panda Fiber | |||
| 動作温度 (°C) | -5 ~ +70 | -5 ~ +50 | -5 ~ +70 | |||
| 保管温度 (°C) | -40 ~ +80 | |||||
| 寸法 (mm) | φ5.5 × L35(P1) (only for bare fiber or 900um loose tube) | |||||
| L90*W20*H9.5（ABS）(P2) (only for 3mm or 2mm cable) | ||||||
*上記仕様はコネクタなしの機器の場合です。
*コネクタ付きデバイスの場合、ILは0.3dB高く、ERは2dB低く、RLは5dB低くなります。
*PMファイバとコネクタキーはスロー軸に合わせてあります。

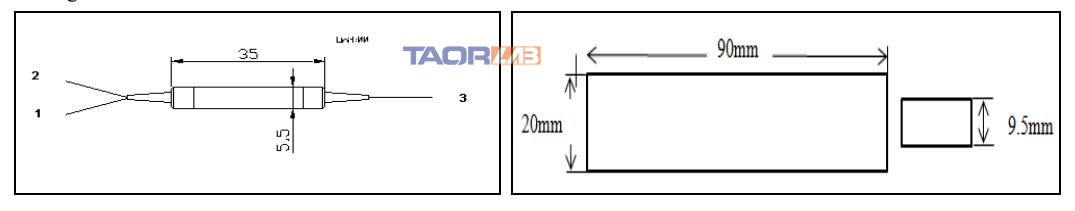

パッケージの寸法
注文情報
| IPBS IPBC | 波長 | アイソレータの種類 | 0 | ポート 3 のファイバー | パッケージの寸法 | ピグテールタイプ | 長さ | コネクタ |
| 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm |
S=Single stage D=Dual stage |
1=SMF-28e 2=PM Fiber, Slow Axis Align to Port 1 3=PM Fiber, Slow Axis Align 45° to Port |
1=P1(φ5.5*L35) 2=P2(L90*W20*H9.5) |
1=250um bare fiber 2=900um loose tube 3=3mm loose tube 4=2mm loose tube |
H=0.5m 8=0.8m 1=1.0m 5=1.5m 2=2.0m 3=3.0m 4=4.0m A=2.5m B=5.0m |
0=None 1=FC/UPC 2=FC/APC 3=LC/UPC 4=LC/APC 5=SC/APC 6=SC/UPC |
