カスタマイズされたクォーツファイバー SMA905/FC UV耐性クォーツファイバー 近赤外シリカ光ファイバー

Product ID: 5907


¥27,012

カスタマイズされたクォーツファイバー SMA905/FC UV耐性クォーツファイバー 近赤外シリカ光ファイバー

:この製品はカスタマイズされた製品であり、実際の価格はカスタマイズされた需要によって異なります。 まずはお問い合わせください。

[特徴]
ドイツの輸入ファイバーコアの製造と加工を使用。
高透過率。
高い安定性。

TaorLabコアと他のコア間の透過率曲線の比較チャート:

光ファイバ

豊富な選択肢:抗紫外線シリカファイバー、深紫外線シリカファイバー、近赤外線シリカファイバーと中赤外線ファイバーなどのさまざまな材料、およびさまざまな構成の光ファイバー。
多くの種類のインターフェース:工業規格SMA905、FC / PC、FC / APC、実験室規格Ф1/ 4鋼管(TA)、Ф10管(TB)、Ф3.2鋼管(TC)など。
複数の構成:ストレートスルー、Y字型、Z字型、1ポイント2、1ポイント3、1ポイント7、1ポイント19、およびその他の形状のカスタマイズを含みます。

光ファイバ

石英ファイバーは、波長範囲によって区別されます。

コネクタのマーキング 説明 曲線

fiber
-XSR、抗紫外線照射シリカファイバー、通過帯域は190〜1100 nm
fiber

fiber
-UV、深紫外線シリカファイバー、通過帯域は200〜1100 nm
fiber

fiber
-IR、近赤外線石英ファイバー、通過帯域は400〜2500 nm
fiber

TaorLabs石英光ファイバーコネクタには、主にSMA905、FC / PC、FC / APC、TAコネクタ(Ø6.35)、TBコネクタ(Ø10.0)、TCコネクタ(Ø3.2)、液浸ファイバコネクタなどが含まれます。 カスタマイズ可能他のタイプのコネクタ。

従来の光ファイバーコネクタ:

ファイバーコネクタ 説明

fiber
SMA905コネクタ、コネクタの材質はステンレス鋼と真ちゅうです。 従来の光ファイバーコネクタの刻み付きナットの長さは15mmで、抜き差しが簡単です。

fiber
SMA905コネクタ、コネクタの材質はステンレス鋼と真ちゅう、ファイバーコネクタは短く、刻み付きナットの長さは7.2mmです。

fiber
SMA905コネクタ、コネクタの材質はステンレスと真ちゅう、光ファイバーコネクタは短く、六角ナットの長さは7.2mmです。

fiber
SMA905コネクタ、コネクタの材質はステンレス鋼と真ちゅう、ファイバーコネクタは短く、刻み付きナットの長さは28mmで、抜き差しが簡単です。

fiber
SMA905コネクタ、ナットを外します。ジョイントはステンレス鋼でできています。

fiber
FCコネクタ、コネクタの材質はステンレス鋼と真ちゅう-FC&-FC / APCです。

fiber
D80コネクタ、コネクタの材質はステンレス鋼と真ちゅうで、従来は高出力レーザー切断に使用されていました。

fiber
TAコネクタ、直径6.35mm; コネクタの材質はステンレス鋼で、長さはお客様のニーズに応じてカスタマイズできます。標準は76.2mmです。

fiber
TBコネクタ、直径10.0mm; コネクタの材質はステンレス鋼で、長さはお客様のニーズに応じてカスタマイズでき、標準の50mmです。

fiber
TCコネクタ、直径3.2mm; コネクタの材質はステンレス鋼で、お客様のニーズに合わせて長さをカスタマイズできます。

fiber
J浸漬型光ファイバーコネクタ、直径6.35mm; コネクタの材質はステンレス鋼です。

[仕様]

項目
バンド 抗紫外線シリカファイバー200-1100nm;
近赤外線シリカファイバー400-2500nm
コネクタ 工業規格SMA905、FC / PC;
実験室標準Ø1/ 4 “鋼管(TA)、Ø3.2mm鋼管(TC)、液体吸収セルプローブ(L);
蛍光プローブ(F)。
コア径 100μm, 200μm, 400μm, 600μm
開口数 0.22 N/A
カプセル化スリーブ プラスチックパッケージ、金属鎧パッケージ。
構成 ストレート、Yタイプ、Zタイプ、分岐タイプなど、さまざまな構成。
長さ 標準の長さは2メートルで、カスタマイズできます。
コアの数 シングルコア、2コア、7コア、19コア。

スペクトル測定モードに応じて、ファイバ構成を選択します。

モード ファイバー構成
放射線測定 1.ストレート光ファイバー;
2.マルチチャネル高スペクトル分解能測定では、1ポイントマルチコア(1ポイント7など)ファイバーを使用する必要があります。
反射測定 1.Y字型ファイバー
2.ストレートファイバーと積分球
3.デュアル光路システムにはZ字型光ファイバーが必要
透過率測定 1.ストレートファイバー
吸収測定 1.固体表面は、積分球の使用を吸収し、ファイバーを介して
2.吸液測定は、R4システムとスルー光ファイバーを使用します。
蛍光測定 1.7芯Y字型ファイバーは通常の測定に使用できます
2.高感度測定は特殊なY字型ファイバーを使用できます
液体の透過/吸収測定 1.液体透過プローブ(YDP)を備えたY字型光ファイバー

光ファイバ

使用範囲に応じて、光ファイバ素材をお選びください。
材料 v
耐紫外線クォーツ 190-1100 nm
近赤外 400-2500 nm
マッチング製品に応じて、光ファイバーインターフェースを選択してください。
コネクタ 製品のコーディネート
SMA905 分光計、光源、積分球など。
TA/TC 反射率測定と蛍光測定
L 液体に浸した光ファイバーを測定するための液体プローブ
F 粉末などの固体蛍光を検出するために使用される蛍光プローブは、励起光を効果的に排除することができます
FC/PC その他の使用環境
光の透過率に応じて、コア数を選択してください。
コアの数 光透過率
シングルコア
7コア 中間
19コア 高い
スポットサイズに応じて、コア径を選択してください。
コア径(μm) スポットサイズ
100 光点は小さく、主に少量サンプルのスペクトル収集や高スペクトル分解能に使用されます。
200 光点は小さく、主に少量サンプルのスペクトル収集や高スペクトル分解能に使用されます。
400 スポットが大きすぎます。 主にマルチコアファイバーに使用されます
600 大きな光点、より一般的なコア径
使用環境に応じて、パッケージを選択してください。
パッケージ 使用環境
プラスチック 通常の使用環境
金属鎧 腐食、脆弱な環境、金属製の鎧パッケージは曲がりに強いです。

ファイバーのカスタマイズコンテンツとモデル定義:

光ファイバ

光ファイバ

光ファイバ

光ファイバ

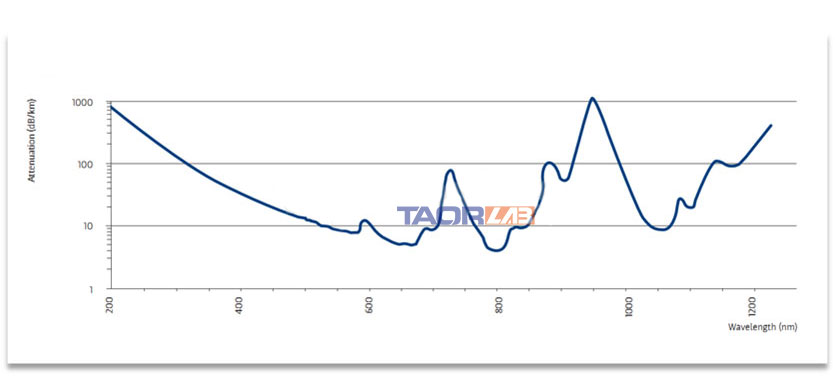

クォーツコア損失曲線:

光ファイバ

光ファイバ

典型的なY字型ファイバー反射測定:
注:この測定では、Y型7芯ファイバーを使用しており、固体液体やその他のサンプルの表面反射蛍光を簡単に測定できます。

光ファイバ
