超高真空ファイバーフィードスルー VFT チューブを通して真空 ファイバースルー インターフェースはカスタマイズ可能
VFTT超高真空ファイバーフィードスルーは、溶接式または一体構造を採用しており、シール性能が高く、真空度を1×10-10Torrと低く、250℃までの温度で使用できます。 VFTTには、マルチモードファイバーの2つの透過範囲、紫外線/可視光:200〜800 nm、可視光/近赤外:400〜2200nmが含まれます。 また、お客様のニーズに合わせてカスタマイズすることもできます。

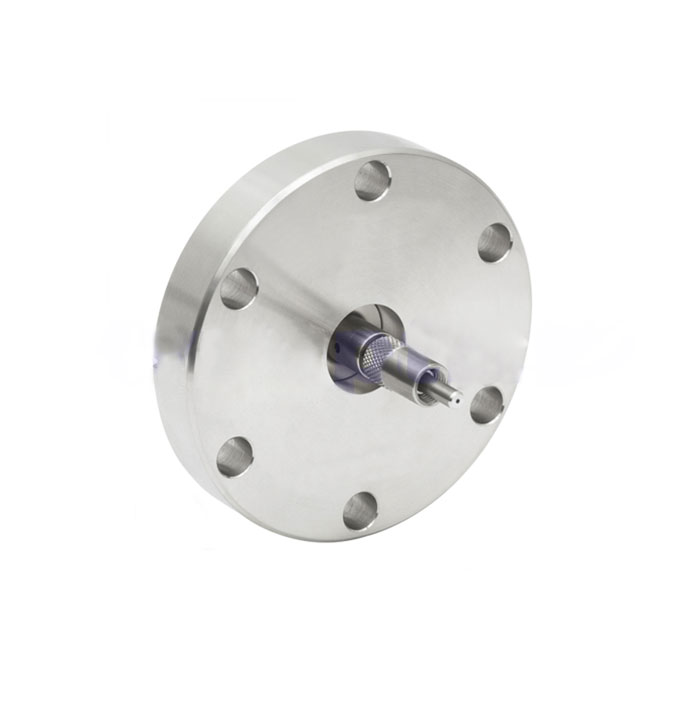

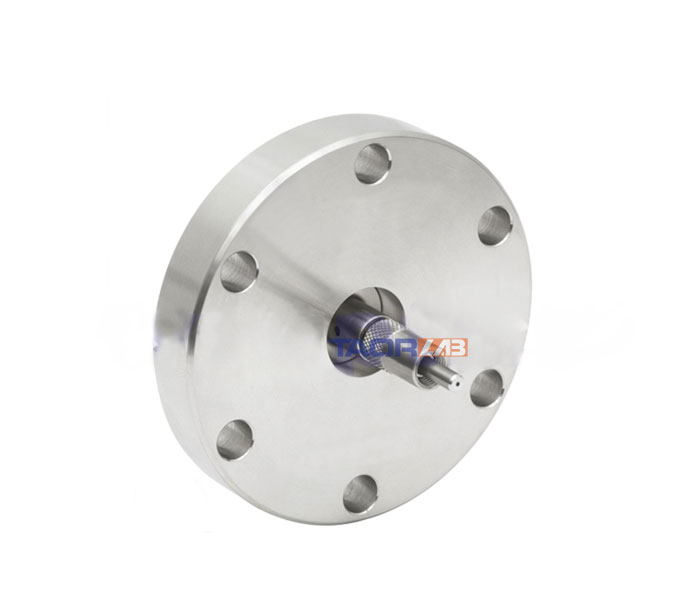

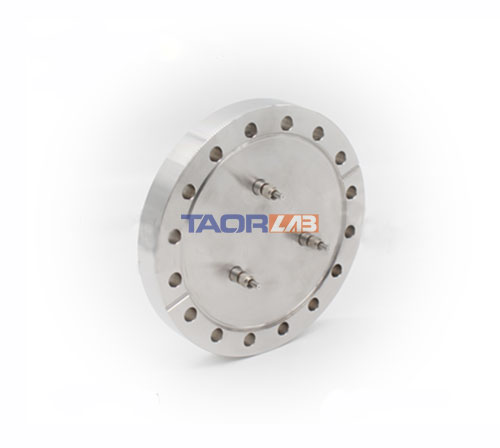

この製品は、CF KF ISOシリーズのさまざまなフランジを使用でき、お客様の要件に応じてカスタマイズすることもできます。

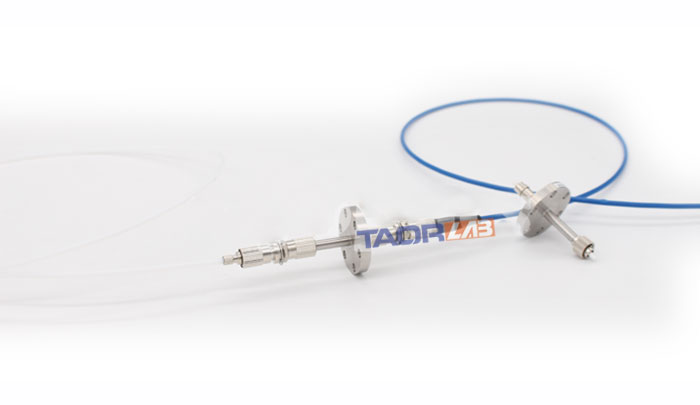

両端の光ファイバコネクタは、従来のSMA905、FC、STなどであり、お客様のご要望に応じてカスタマイズすることもできます。 フランジの寸法もカスタマイズできます。 お問い合わせください。

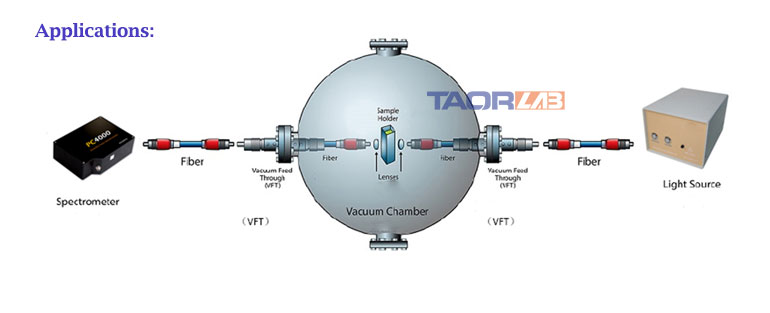

当社の真空マルチモード光ファイバーパッチコードと互換性があるため、ユーザーは光ファイバーケーブルを介して外部環境からの光を真空チャンバーに結合できます。 真空環境で光ファイバーパッチコードを使用する場合は、ケーブルが真空と互換性があることを確認してください(TaoLab真空ファイバーと一致させることをお勧めします)。
ファイバーコアの選択:
略語 | 名 | コア径 | クラッド径 | コーティング径 | コーティング材 | 波長範囲 | 温度 |
UV | ディープUVファイバー | 100μm | 115μm | 245μm | エポキシ樹脂 | 200~1100nm | -60~+85℃ |
200μm | 220μm | 320μm | |||||
400μm | 440μm | 700μm | |||||
600μm | 660μm | 960μm | |||||
800μm | 840μm | 1100μm | |||||
1000μm | 1050μm | 1600μm | |||||
IR | 近赤外ファイバー | 105μm | 125μm | 245μm | エポキシ樹脂 | 400~2500nm | -60~+85℃ |
200μm | 220μm | 320μm | |||||
400μm | 440μm | 700μm | |||||
600μm | 660μm | 900μm | |||||
800μm | 880μm | 1100μm | |||||
1000μm | 1100μm | 1600μm | |||||
XSR | 抗紫外線放射繊維 | 100μm | 110μm | 160μm | ポリイミド | 185~1100nm | -190~+350℃ |
200μm | 220μm | 240μm | |||||
400μm | 440μm | 480μm | |||||
600μm | 660μm | 710μm | |||||
SMF | シングルモードファイバー | 9.2±0.4μm | 125μm | 245μm | エポキシ樹脂 | 120~1700nm | -60~+85℃ |
SM650 | 3.6-5.3μm | 125μm | 245μm | 600~800nm | |||
SM780 | 5.0±0.5μm | 125μm | 245μm | 750~1000nm | |||
SM850 | 4.7-6.9μm | 125μm | 245μm | 800~1000nm | |||
MM50 | マルチモードファイバー | 50μm | 125μm | 245μm | エポキシ樹脂 | 400~2400nm | -60~+85℃ |
MM625 | 62.5μm | 125μm | 245μm |
