AgGaGeS4 (銀硫化ゲルマニウムガリウム) – 非線形結晶 – カスタマイズ製品

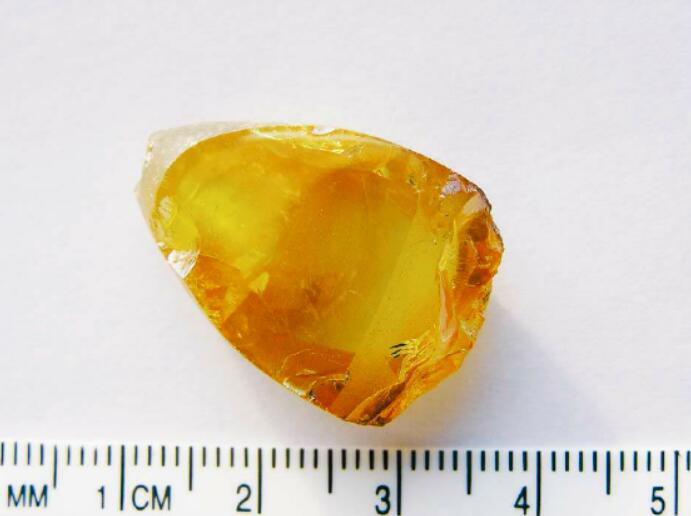

AgGaGeS4（硫化銀ゲルマニウムガリウム）は、結晶系が直交し、非線形係数がＡｇＧａＳより大きい負の二軸結晶である。従来の材料と比較して、AgGaGeS 4は広い透過帯域 (0.5 ～ 11.5 μm)、小さな吸収係数 (α<0.005 cm -1 )、および高いレーザー損傷耐性の閾値 (30 ns、9.55 μm、230 MW/ cm 2）、これはAgGaS2（149 MW/cm 2）の約1.6倍、ZnGeP2（142 MW/cm 2）の1.6倍、チタン宝石800 nmに適しています、Nd：YAG 1μmレーザーポンピング複屈折（0.057）。CO2にも応用可能レーザー周波数が 2 倍になり、高出力レーザーポンピングに耐え、高出力の中赤外線および遠赤外線レーザーを出力します。
特徴
高出力電力
低い吸収係数
高いレーザー損傷閾値
高出力レーザーポンピングに耐える
高い非線形光学係数、広い伝送範囲
注記：
10,000円は内金であり、商品の最終価格ではございません。 必要な場合は価格をお問い合わせください。
物理化学的性質
| 非線形光学係数 | d 31 =午後 15 時/V |
| 伝送範囲 | 0.5～11.5μm |
| 吸収係数 | 0.05 cm -1 @1064 nm |
| ダメージ閾値 | ＞1.2J/cm 2 @1064nm |
| 結晶構造 | 直交系、FDD 2空間グループ |
| 水晶セルのパラメータ | a=12.015Å、 b=22.904Å、 c=6.874Å |
| 融点 | 850℃ |
| バンドギャップ | 2.78eV |
| 範囲内 | 0.5～11.5μm |
| 複屈折 | 0.0751@0.5μm |
| 0.0656@0.6μm | |
| 0.0582@0.8μm | |
| 0.0555@1.064μm | |
| 0.0545@2μm | |
| 0.0516@4μm | |
| 0.0333@10.6μm | |
| 0.0301@11.5μm |
処理パラメータ
| 方向精度 | <+-0.1° |
| 表面仕上げ | MIL-O-13830A に従って 20/10 |
| 表面の種類 | λ/8@632.8nm時 T>=1mm |
| 滑らかな表面の公差 | +0/-0.1mm |
| 長さの許容差 | ±0.1mm |
| 平行度 | 30インチ |
| 直角度 | 10分 |
| ベベル | <0.2mm×45° |
スペクトラム
.jpg)
.jpg)
