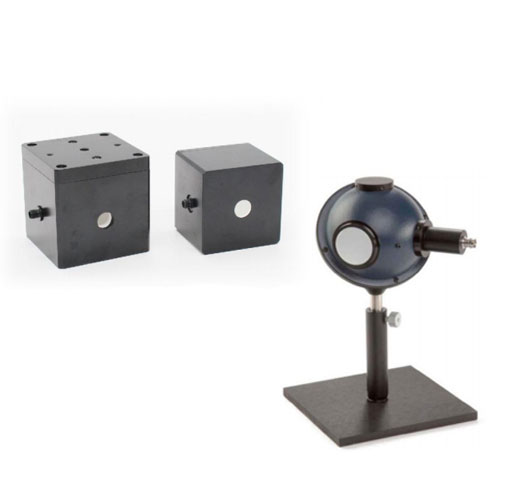

スプレー積分球 放射照度測定 300〜2400nm スペクトル検出 光束積分球

ICシリーズの積分球は、紫外-可視-近赤外(300〜2400 nm)をカバーする広いスペクトル範囲を持っています。高品質のPTFE材料または硫酸バリウム材料のスプレーでできており、300〜2400nmの帯域で超高反射率を提供できます。 LEDや照明ランプなどのさまざまな発光製品の光束、波長、その他のパラメータを検出でき、さまざまな業界で幅広い用途があります。球を統合するICシリーズのポートはすべてSMA905標準インターフェースです(インターフェースはカスタマイズすることもできます)。

当社の積分球設計は、頑丈なポートフレーム、アクセスしやすい取り付けオプション、および複数の要件を満たすためのクイックチェンジアクセサリオプションを備えています。キャリブレーションラボは、システムを特定のアプリケーション要件に合わせてカスタマイズできるようにするためのキャリブレーションオプションを提供します。コンポーネントを交換するときは、システムソフトウェアをクリックするだけで再校正できます。

PTFEコーティングは、反射率の高い表面とほぼ完全なランバート反射を備えています。これらのコーティングは耐久性があり、長期間にわたって高度な安定性を維持し、球の寿命全体にわたって光の優れた統合を保証します。

応用
1. LED光源システム
2. ソリッドステート照明
3. 大面積LEDディスプレイバックライト
4. 一般照明
5. 自動車用照明
6. 建築照明

積分球の原理
下図のように、入力穴から光が入射した後、ボール内で光が均一に反射・拡散し、球面上に均一な光強度分布を形成するため、出力穴から得られる光は非常に大きくなります。 均一な拡散ビーム。 さらに、入射角、空間分布、および入射光の極性は、出力ビームの強度と均一性に影響を与えません。 同時に、積分球内に均一に分布して発光するため、積分球は光強度減衰器としても使用できます。 入力強度に対する出力強度の比率は、おおよそ次のとおりです。光出力穴の面積/積分球内の表面積。

Integrating Sphere

モデルの選択

モデル IC30-T IC50-T IC100-T IC150-T IC200-T IC500-T
開口部の数 2穴、カスタマイズ可能 2穴、カスタマイズ可能 2穴、カスタマイズ可能 2穴、カスタマイズ可能 2穴、カスタマイズ可能 2穴、カスタマイズ可能
形状スタイル Type 1 Type 1 Type 2 Type 2 Type 2 Type 2
ライナーの直径 30mm 50mm 100mm 150mm 200mm 500mm
サンプルポートの直径 10mm 10mm /
外形寸法 57x57x50 mm 65x65x65 mm /
重量 400 g 800 g /
ライナー素材 PTFEまたは硫酸バリウム

形状スタイル
積分球

積分球
