Ti:Sapphire(チタンサファイア) – レーザークリスタル – ゲイン媒体 – カスタマイズされた製品

Product ID: 6138


¥11,500

Compare

Ti:Sapphire(チタンサファイア) – レーザークリスタル – ゲイン媒体 – カスタマイズされた製品

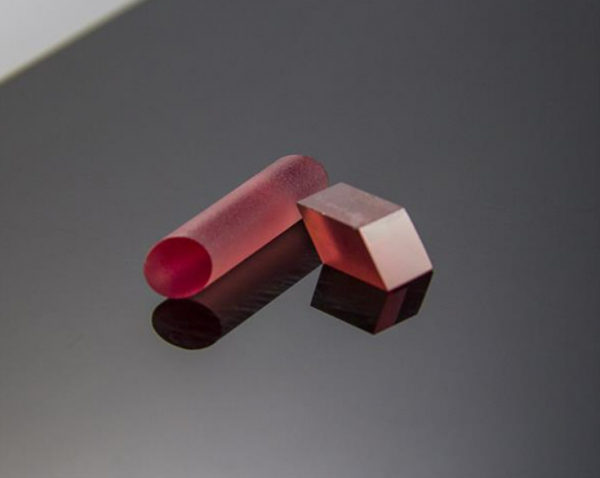

Ti:サファイア結晶製品。チタンドープサファイア結晶としても知られ、化学式はTi3+:Al2O3です。優れた総合性能を備えた遷移金属ドープレーザー結晶です。

光ポンピング固体レーザー結晶として、Ti ドープ サファイアは波長可変レーザーに広く使用されています。調整可能な範囲は 650 ~ 1100 nm で、ピーク値は 800 nm です。最も広い波長可変レーザー結晶です。

Ti3+ イオンは非常に広い利得帯域幅を持っており、これにより短パルス レーザーで非常に広い波長可変性を得る可能性が開かれます。Ti:サファイアの上部状態の寿命は 3.2 ミリ秒と短いです。飽和電力が高いため。一般にランプ、アルゴンイオンレーザー、周波数二重励起Nd:YAGレーザーとして使用されます。

Ti:サファイアレーザーは、セルフモードロック技術を使用して、6.5 fs未満のパルス幅のレーザーパルスを直接出力できます。これは、共振器から直接出力されるすべてのレーザーの中で最も狭いレーザーパルスです。デュアル周波数技術により、レーザー光の波長は青色から深紫外までの広帯域をカバーできます。

生成された 193 nm レーザーはリソグラフィー装置で使用されています。この製品は、寿命が短く、飽和電力が高いという特徴があります。ランプ、アルゴン イオン レーザー、または周波数二重励起 Nd:YAG レーザーで使用できます。

チタンサファイアの特徴:
高いダメージ閾値
ワイド吸収ポンプ付
ロックモードの幅が狭い
広い波長可変性
卓越した出力効率
寿命が短い状態(3.2mm)

注記:
10,000円は内金であり、商品の最終価格ではございません。 必要な場合は価格をお問い合わせください。


材質仕様

材料 Ti 3+ :Al 2 O 3
集中 (0.05~0.35)重量%
オリエンテーション A 軸は 5 度以内であり、E ベクトルは C 軸と平行です。
平行度 30〞
垂直
FOM 100~300
波面の歪み <λ /4@632 nm
表面平坦度 <λ/8@632 nm
クリアアパーチャ >90%
表面品質 10 -5 (MIL-PRF-13830B)
コーティング 標準コーティングは AR で、532 nm で各面 R < 5.0% 、
650 nm ~ 850 nm で


各面 R < 0.5% です。

カスタムコーティング
面取り <0.2×45°


物理的及び化学的性質

結晶構造 六方晶系
密度 3.98g/ cm3
融点 2040℃
熱伝導率 33W/(m・K)
屈折率温度係数 13 × 10−6K 1 _
耐熱衝撃性パラメータ 790W/m
熱膨張 ≈ 5 × 10 -6 K -1
硬度 (モース硬度) 9
ヤング率/GPa 335
比熱容量 0.1カロリー/g
引張強さ/Mpa 400
直径 4-12mm
チタン密度0.1% 4.56×10 × 19cm 3


光学特性とスペクトル特性

レーザートランジション F3 /2 →F1 /2
レーザー波長、 660~1200nm
中心 800nm
調整可能な吸収帯域 400~600nm
吸収ピーク 488nm
発光断面積@ 790 nm 41×10~20cm2
蛍光寿命 3.2ミリ秒
輝線幅 650~1100nm
屈折率@ 633 nm 532nmで1.77; 800nmで1.76; 1.75@1100nm
吸収係数 0.5~6.0cm -1


吸収スペクトルと発光スペクトル
